圖集名稱：住宅廚房衛生間免粉刷集中排煙氣系統

圖集編號：23ZTJ516

生效日期：2023年3月1日

統一書號：155160·3675

批準文號：中南標辦公告第26號

主編單位：湖北省建筑設計院有限公司

協編單位：湖北聯知科技有限公司、廣州市桃園建材有限公司

內容簡介：

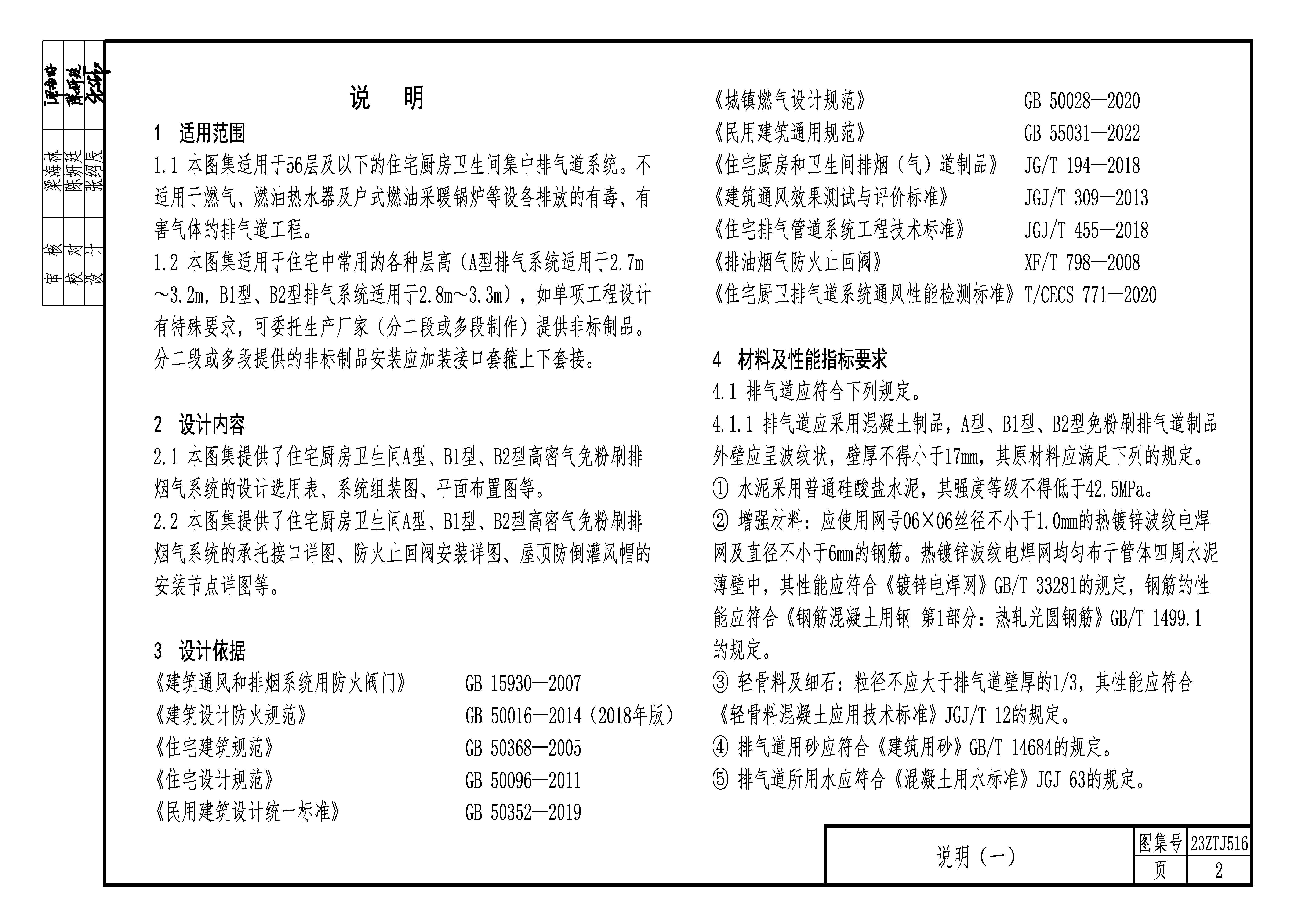

1、適用范圍

1.1本圖集適用于56層及以下的住宅廚房衛生間集中排氣道系統。不適用于燃?xì)狻⑷加蜔崴骷皯羰饺加筒膳仩t等設備排放的有毒、有害氣體的排氣道工程。

1.2本圖集適用于住宅中常用的各種層高(A型排氣系統適用于2.7m～3.2m，B1型、B2型排氣系統適用于2.8m～3.3m)，如單項工程設計有特殊要求，可委托生產廠家(分二段或多段制作)提供非標制品。分二段或多段提供的非標制品安裝應加裝接口套箍上下套接。

2、編制內容

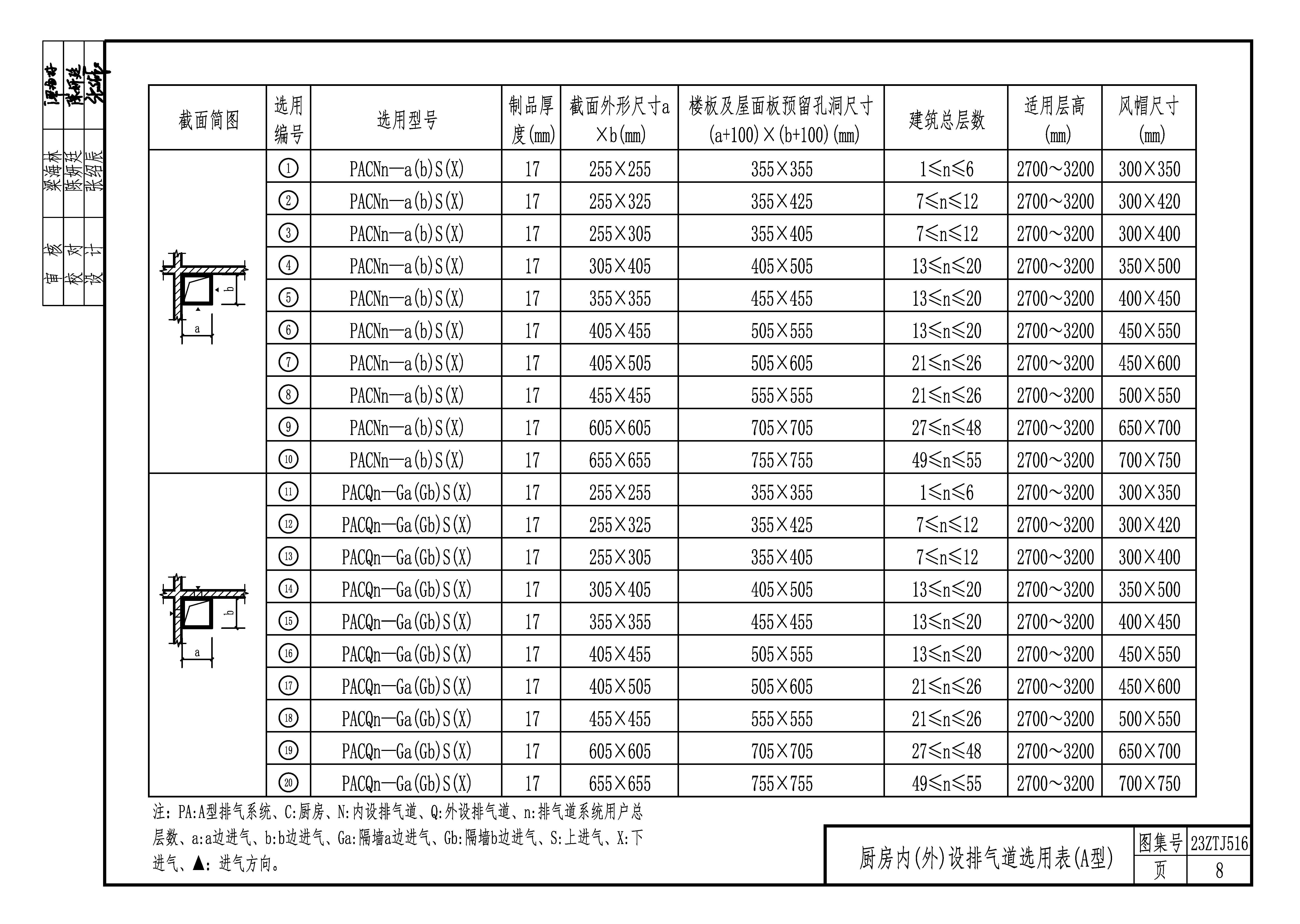

2.1本圖集提供了住宅廚房衛生間A型、B1型、B2型高密氣免粉刷排煙氣系統的設計選用表、系統組裝圖、平面布置圖等。

2.2本圖集提供了住宅廚房衛生間A型、B1型、B2型高密氣免粉刷排煙氣系統的承托接口詳圖、防火止回閥安裝詳圖、屋頂防倒灌風帽的安裝節點詳圖等。

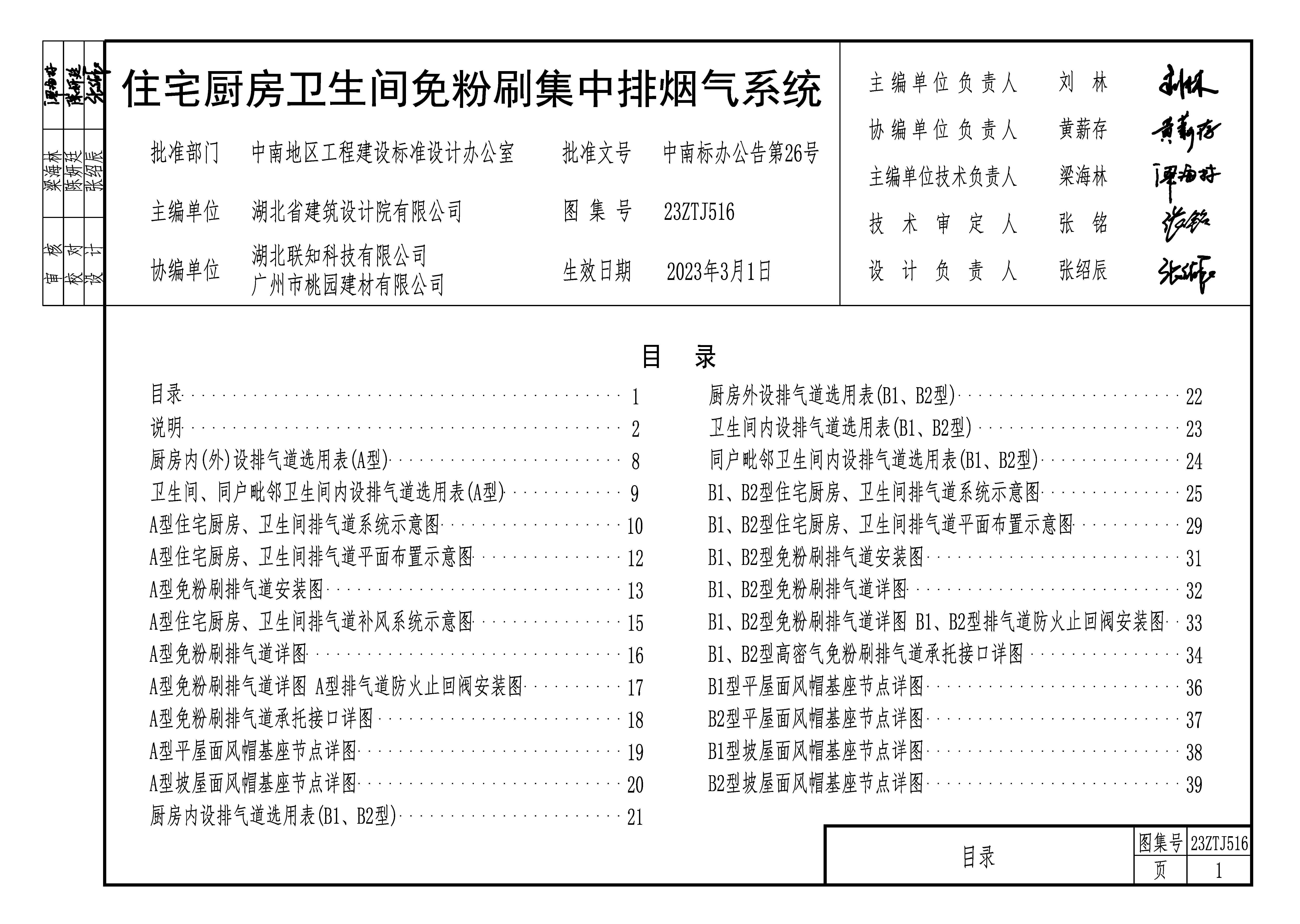

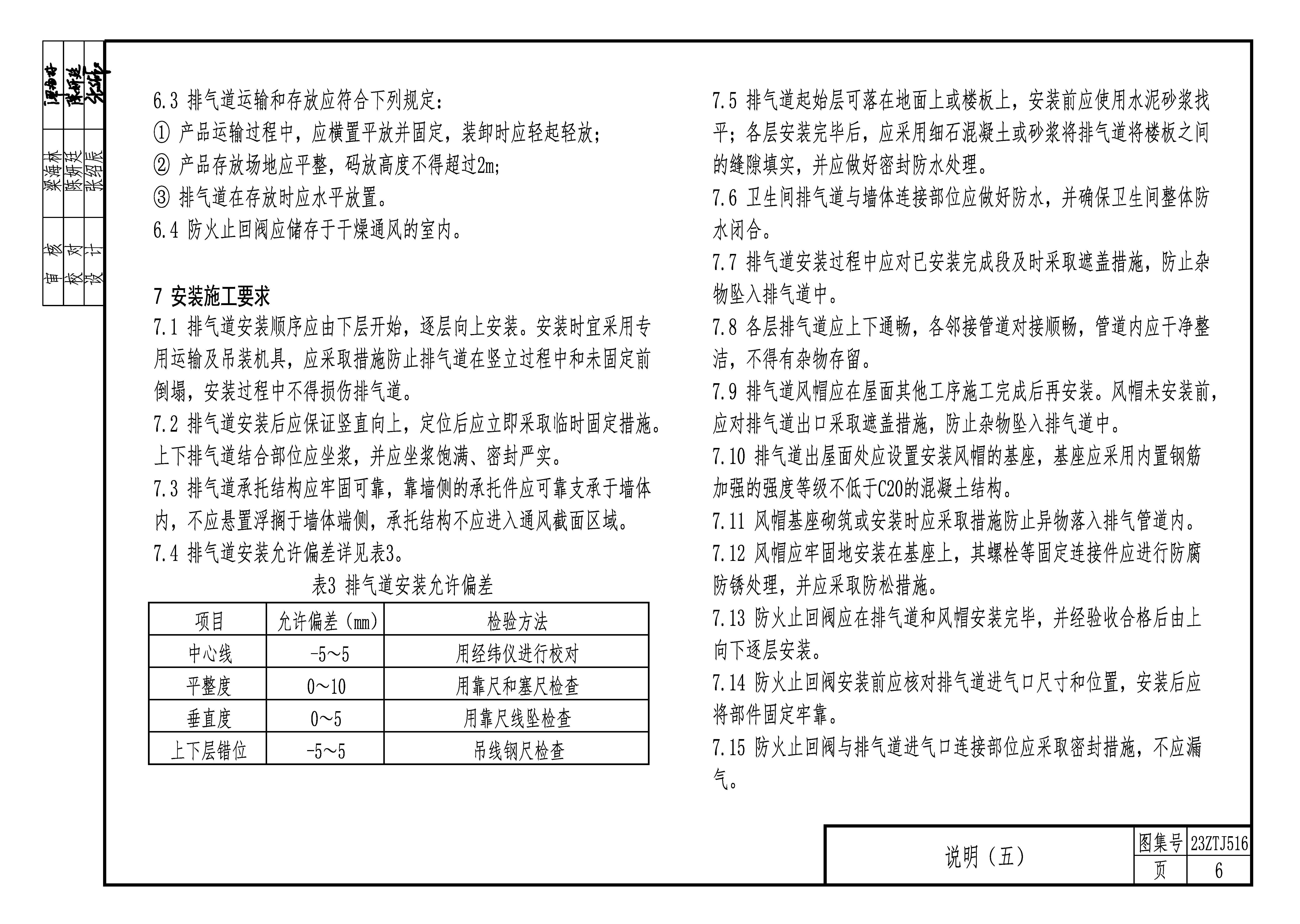

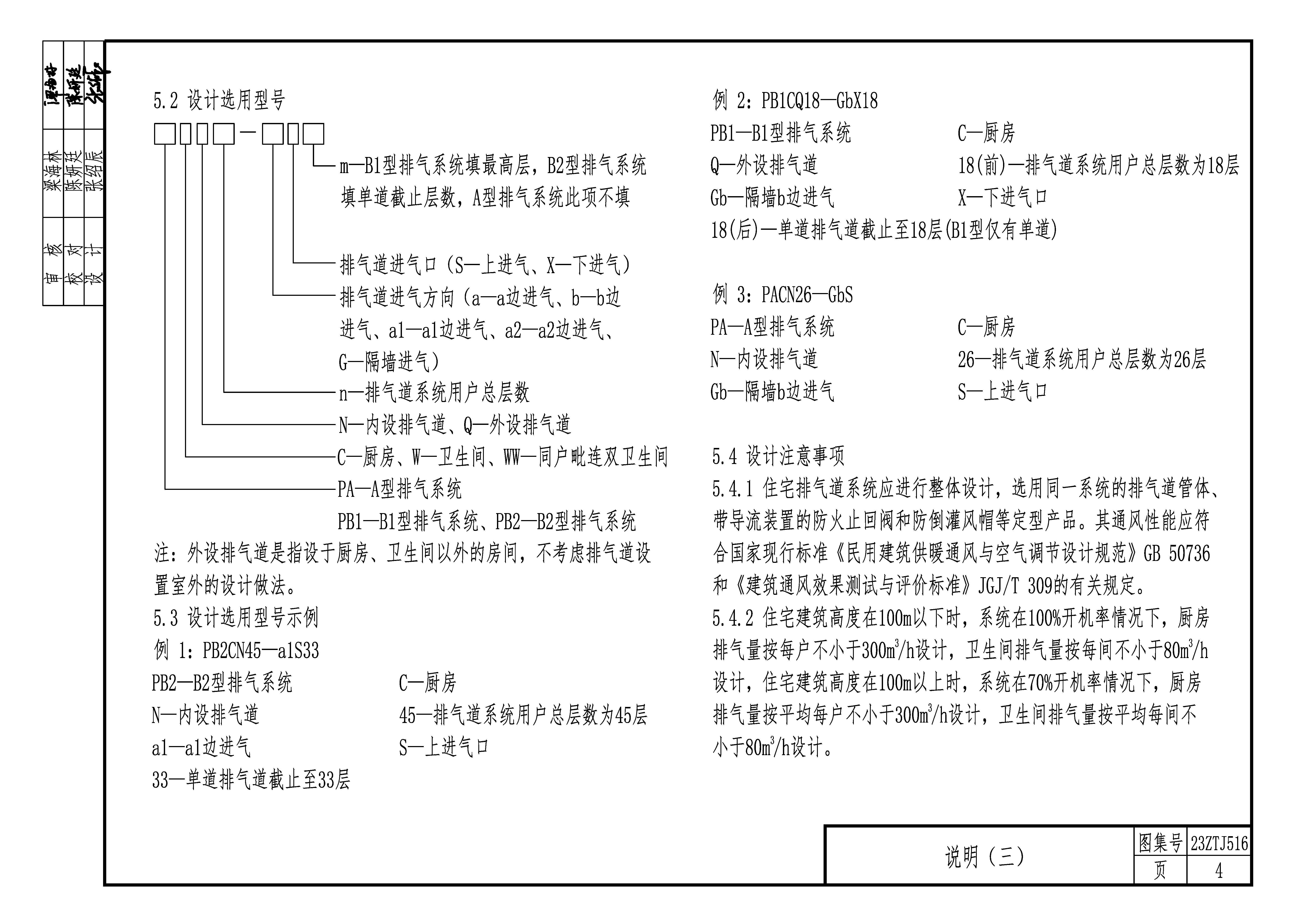

圖集部分頁面：
